在线测径仪从轴数分，可分为多种类型，常规的有单轴、双轴、四轴、八轴、八+四轴、十六轴测径仪，此外还有旋转测径仪，本文展示几个比较典型的测径仪测控软件系统。

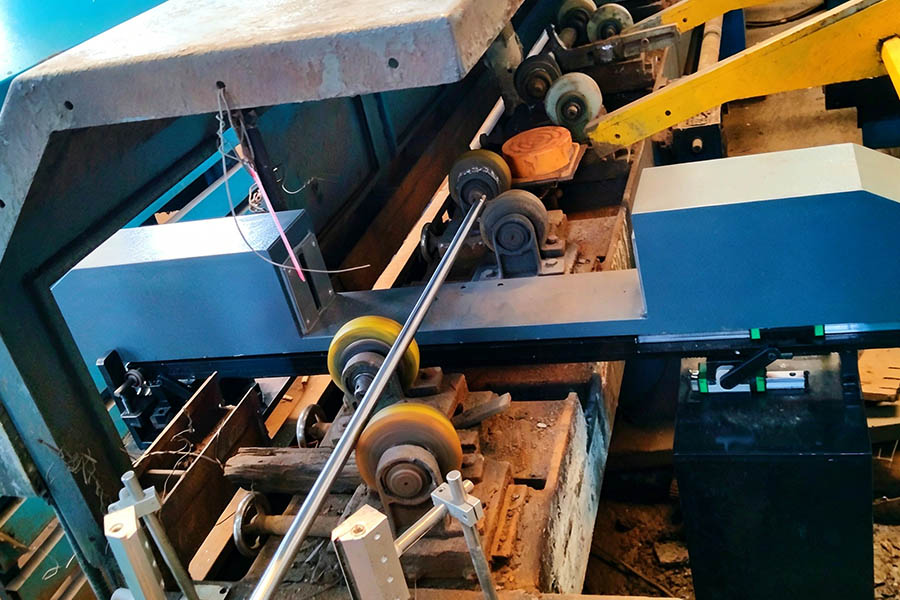

单轴测径仪

单轴测径仪由一个测头组成，进行一个方向上的外径尺寸检测，测控软件系统属于另外增配定制。设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。

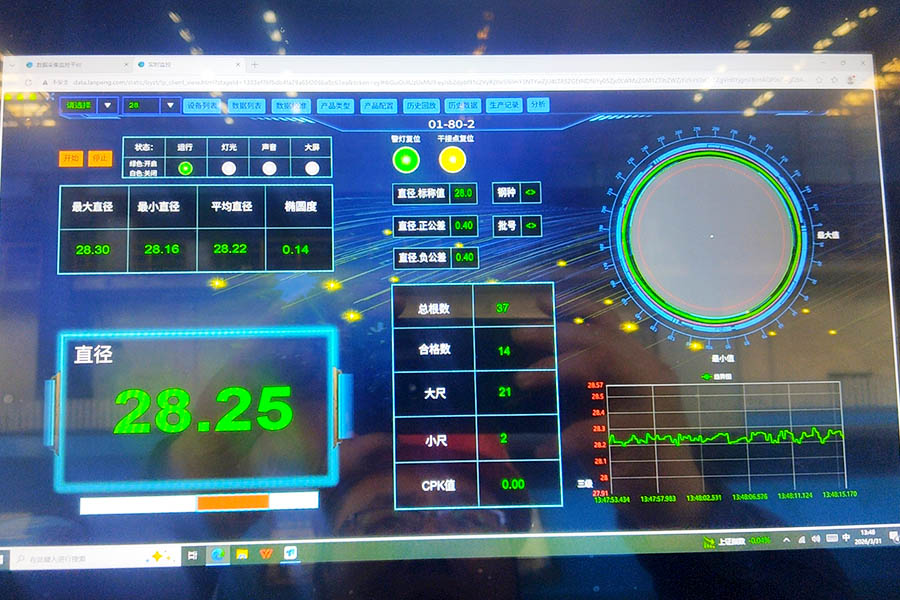

单轴测径仪的软件如图所示。

双轴测径仪

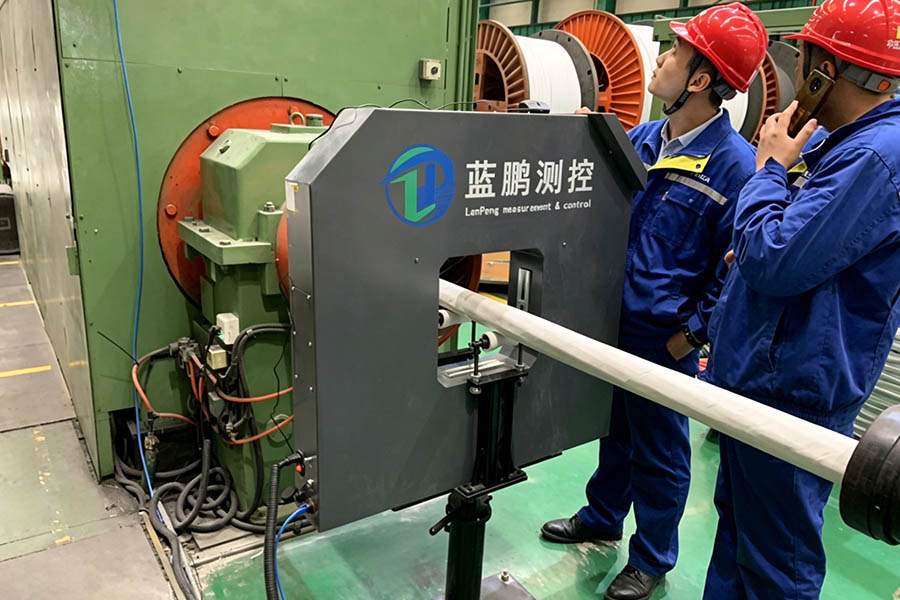

双轴测径仪由两个测头组成，进行两个方向上的外径尺寸和椭圆度检测，测控软件系统属于另外增配定制。设备可用于低温轧制管材、直缝焊接管材、冷轧螺纹钢、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径、椭圆度检测。

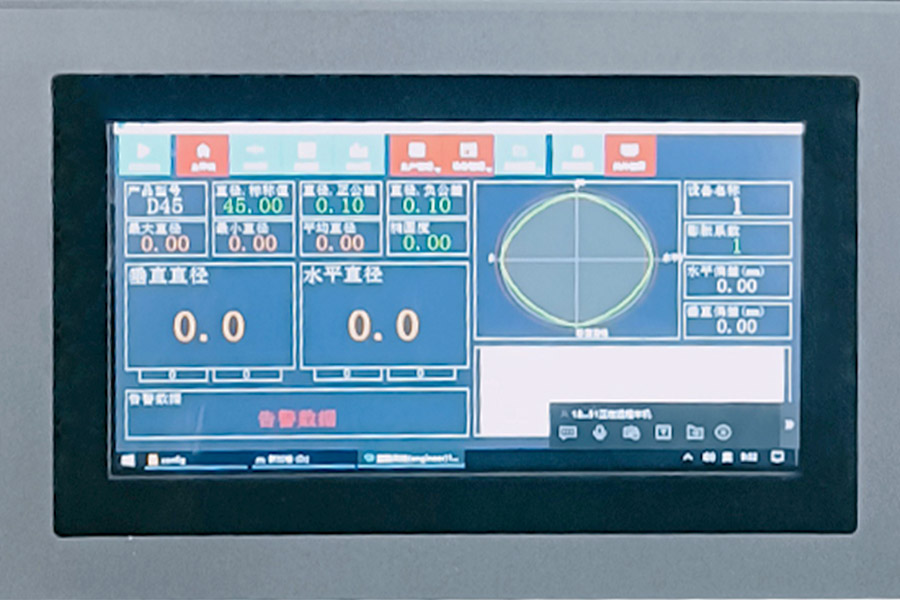

双轴测径仪的软件如图所示。

双轴广角测径仪

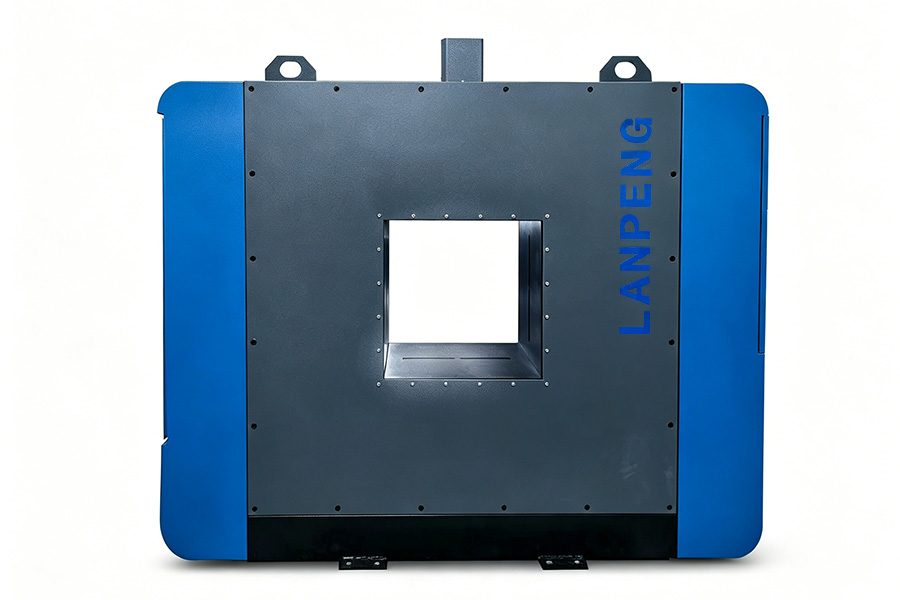

双轴广角测径仪由两个测头组成，进行两个方向上的外径尺寸和椭圆度检测，设备可用于连续轧制无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等，可直接安装在生产线在线测量，也可以安装在探伤线、检测线对成品管材的外径进行测量。

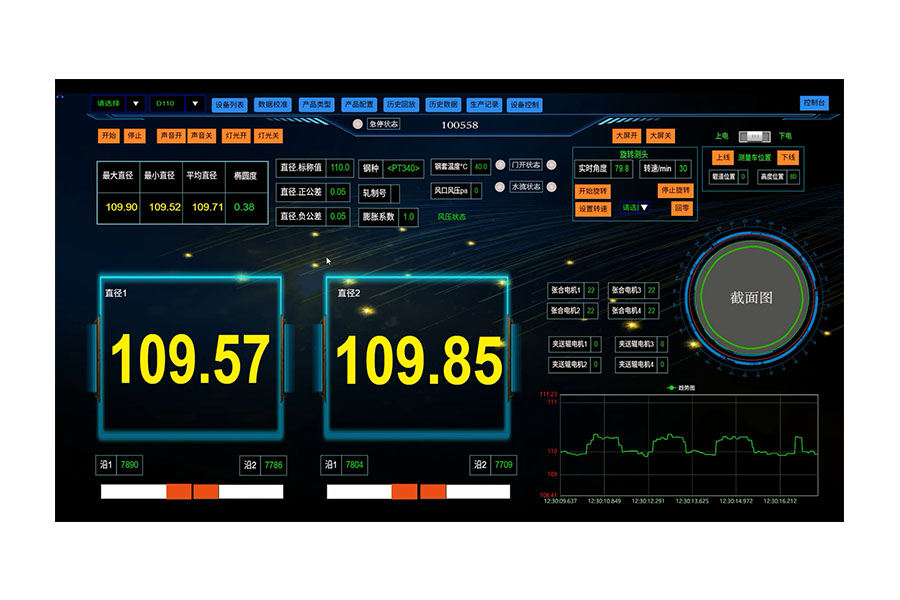

双轴广角测径仪的软件如图所示。

四轴测径仪

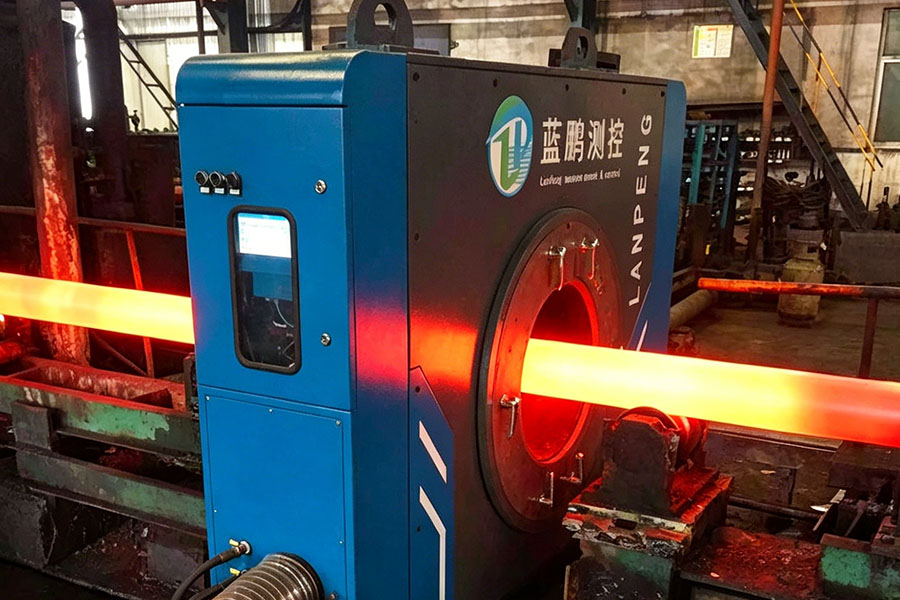

四轴测径仪由四个测头组成，进行四个方向上的外径尺寸和椭圆度检测，适用于高、低速轧制线、棒材、轧制圆管、焊接圆管等产品直径、椭圆度的在线测量，可用于较大规格产品的检测。

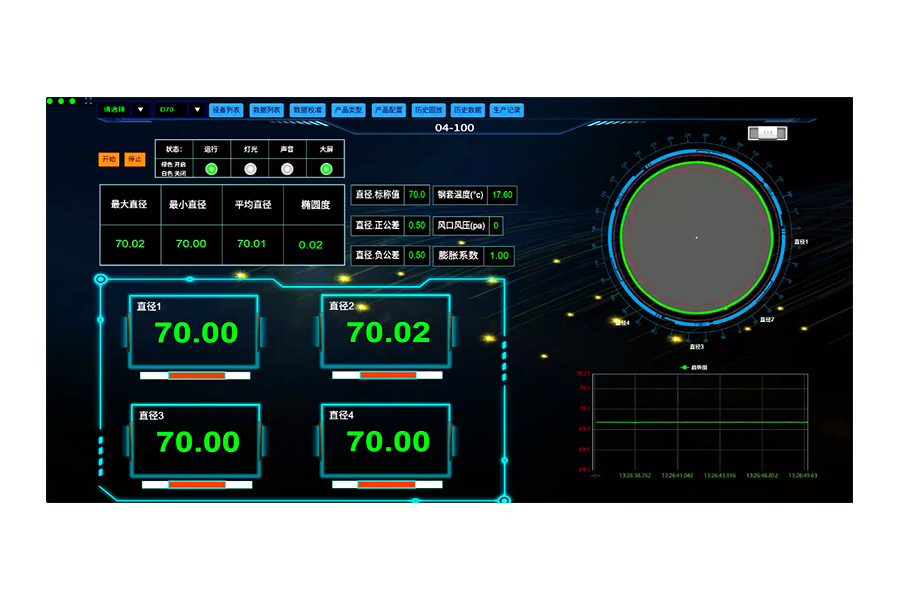

四轴测径仪的软件如图所示。

八轴测径仪

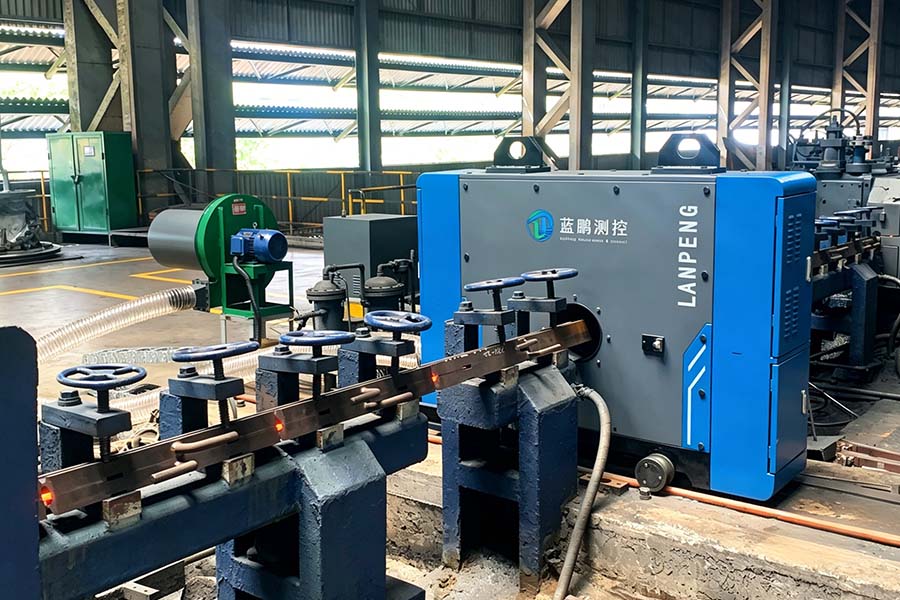

八轴测径仪由八个测头组成，进行八个方向上的外径尺寸和椭圆度检测，可测量螺纹钢特征尺寸，设备适用于高、低速轧制线材及棒材的在线尺寸检测，可测量圆钢外径、椭圆度和螺纹钢的基圆、纵肋、横肋、负偏差、错辊、米重等特征尺寸。

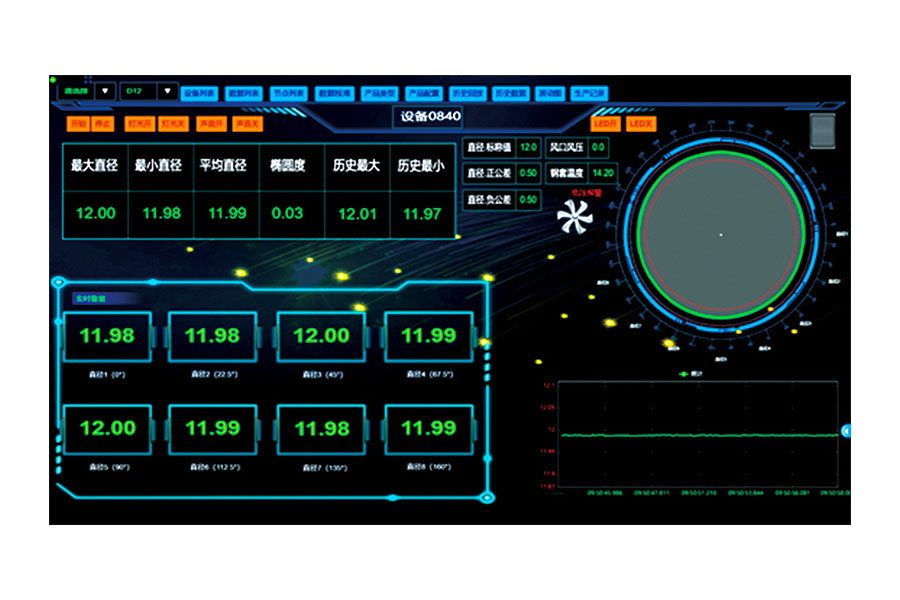

八轴测径仪的软件如图所示。

十六轴测径仪

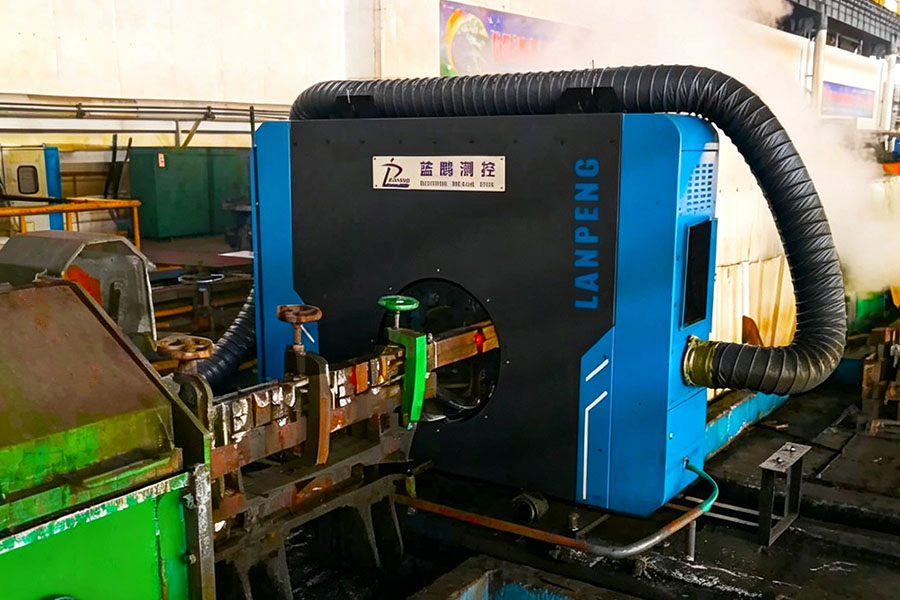

十六轴测径仪由十六个测头组成，进行十六个方向上的外径尺寸和椭圆度检测，可测量螺纹钢特征尺寸，设备适用于高、低速轧制线材及棒材的在线尺寸检测，可测量圆钢外径、椭圆度和螺纹钢的基圆、纵肋、横肋、负偏差、米重、错辊等特征尺寸。

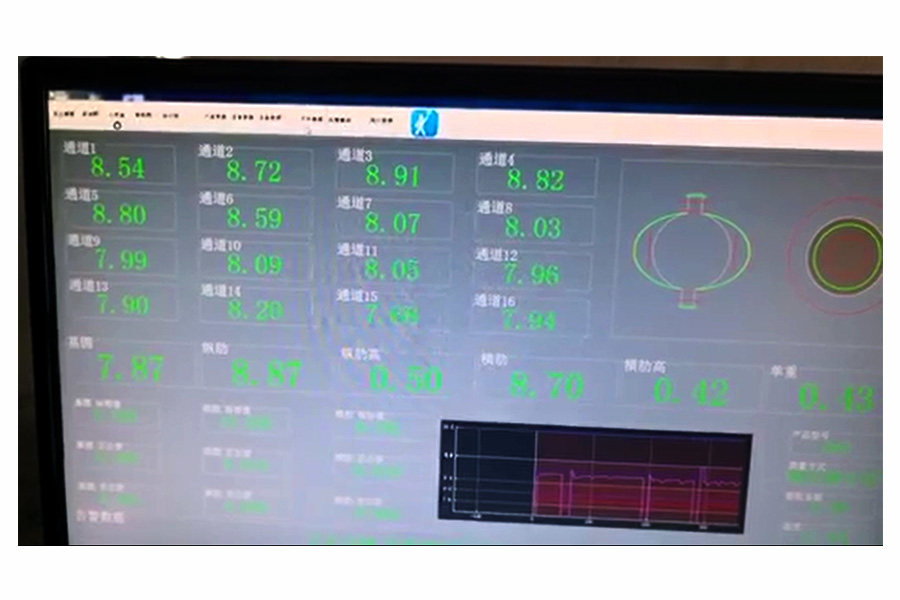

十六轴测径仪的软件如图所示。

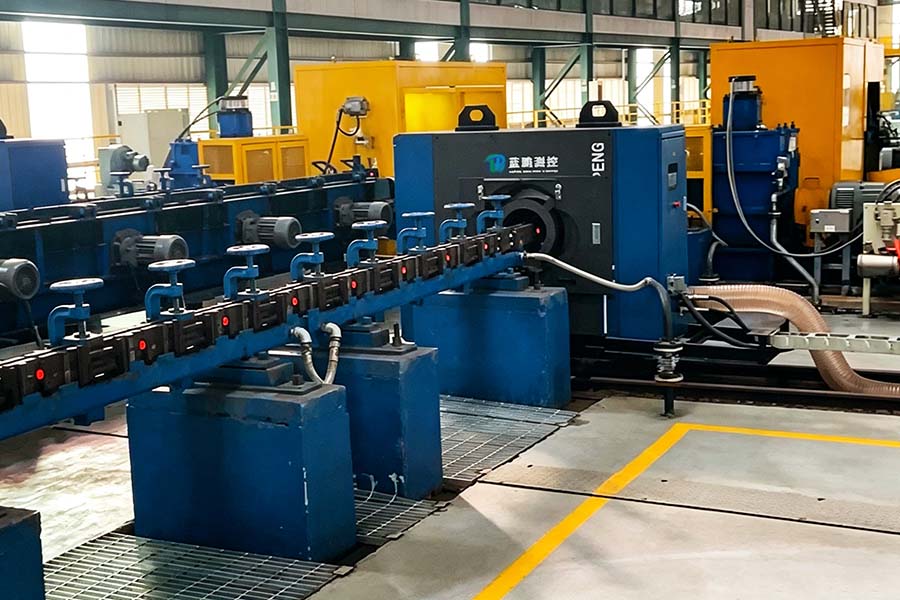

旋转测径仪

旋转测径仪由多个测头组成，测头可任意角度摆动，或360°旋转测量，进行多个方向上的外径尺寸和椭圆度检测，可测量螺纹钢特征尺寸，设备适用于高、低速轧制线材及棒材的在线尺寸检测，可测量圆钢外径、椭圆度和螺纹钢的基圆、纵肋、横肋、错辊、负偏差等特征尺寸。

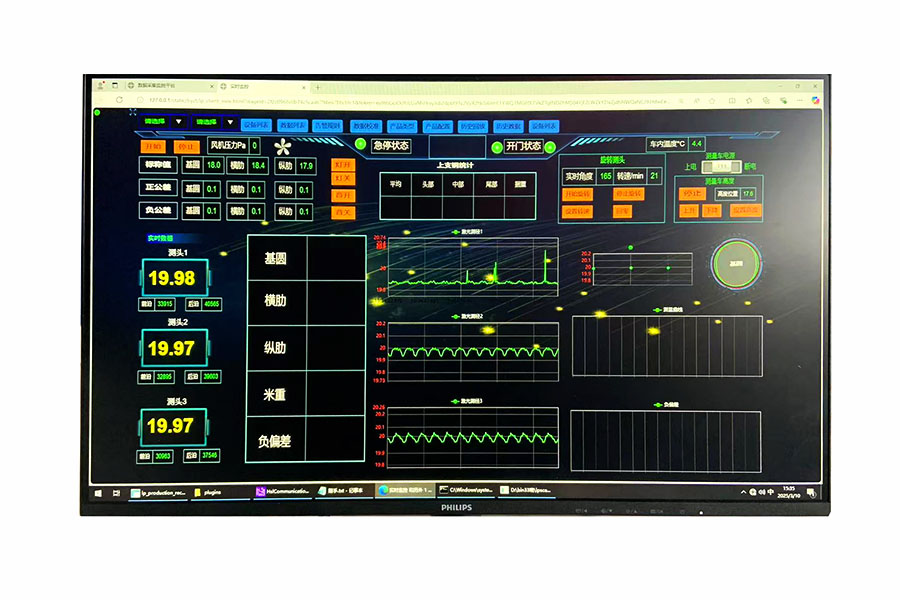

旋转测径仪的软件如图所示。

以上就是不同类型测径仪的测控软件系统，除常规软件外，还可根据需要定制。
