小台式单轴测径仪 体积小 重量轻 易于部署 移动方便
2022-09-28 16:31 浏览: 213次

小台式单轴测径仪可用于低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。并且是测控一体的设备,尤其在线缆电缆、塑料橡胶等的生产中,对品质把控有着重要作用。

小台式单轴测径仪具有体积小、重量轻、易于部署、移动方便等特色,目前已被多个厂家应用其中,为高质量生产保驾护航。


体积小

单轴测径仪体积小,JG01/Z-DG15测径仪外形尺寸为480×130×160mm;JG01/Z-DG40测径仪外形尺寸为590×130×200mm;JG01/Z-DG70测径仪外形尺寸为780×155×215mm。这种设计使其占地面积小,预留可安装测径仪的位置即可,不会造成因测径仪尺寸过大而没有足够的安装位置的困扰。

重量轻

作为小台式测径仪,它的体重也轻,JG01/Z-DG15测径仪的重量为6.5kg;JG01/Z-DG40测径仪的重量为10kg;JG01/Z-DG70测径仪的重量为25kg。这种重量使得单人即可搬运,更方便使用。

易于部署

单轴测径仪易于部署,安装简单,配有详细的使用说明书,根据步骤即可完成安装,如遇任何问题,可随时致电咨询。

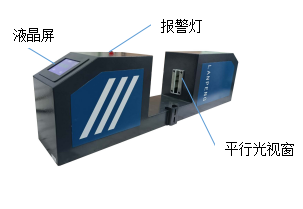

测径仪主体部件主要由液晶屏、报警灯、平行光视窗组成。液晶屏用于测量数据的显示及测径仪的各项操作,并且为触摸式操作方法;报警灯用于在超差时提示;平行光视窗是平行光通过的窗口,被测物通过平行光视窗形成的平行光视场进行测量。

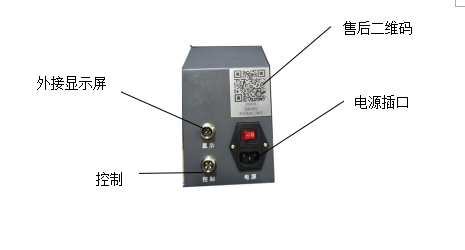

其接口简单,主要由外接显示屏接口、控制接口、电源接口组成,分别用于连接外接显示屏、变频器或电子调速器、电源。

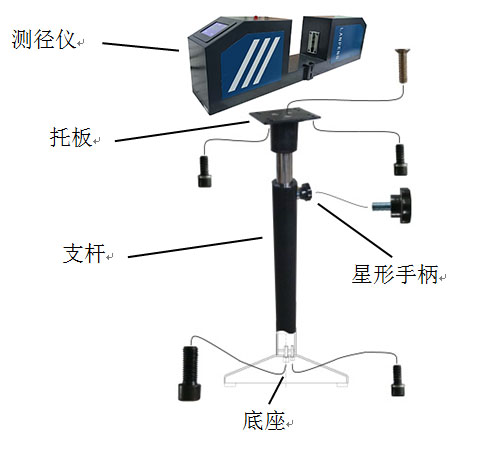

此外还有直接及螺栓螺母等共同组成了单轴测径仪。

1、打开包装,检查仪器及附件是否齐全。

2、为保证测量的准确性,底座应安装在坚实、平整的平面上。

3、分别连接底座和支杆、支杆和托板、测径仪和托板。

4、松开星形手柄调节测径仪水平高度,使设备与被测工件平行,且被测工件垂直于两视窗的中心线并平行于底座上基准面,保证被测工件从距离底座的上基准面27.5±8mm的范围内通过。

5、连接外接屏、变频器。将航空插头插入机体上对应的接口。

6、检查无误后,连接电源线,开机上电。


移动方便

单轴测径仪的体积小重量轻等特点,也就意味着它移动的便捷性,当不小心碰撞测径仪让其移动后,可轻松移动,使其重新与产线垂直,进行高精度检测;当产线进行整改,要在其他位置使用时,根据安装方法,重新进行安装即可。

单轴测径仪作为小台式测径仪,将复杂的设计、光路系统、运算等都已完成,仅将便于使用的功能留给厂家,自动完成测量、显示、报警、控制功能,让使用简单,操作方便;让品质与成材率得到提升。
