带闭环控制的线缆测径仪 你了解它的安装位置吗?
2022-06-22 17:09 浏览: 142次

线缆成卷生产,每卷的线缆长度都很长,这就要考虑到生产中的品质控制问题,某个部位出现问题,都不好补救。

外径是线缆品质保障的重要一环,为了能保证品质,线缆测径仪不仅仅注重品质的检测,提供超差实时声光报警提示,还注重品质控制,其闭环控制功能能实时检测实时控制,测径仪以每秒500/2000Hz的频率检测,每个测量数据均会给到控制系统一个信号,从而实现闭环控制。

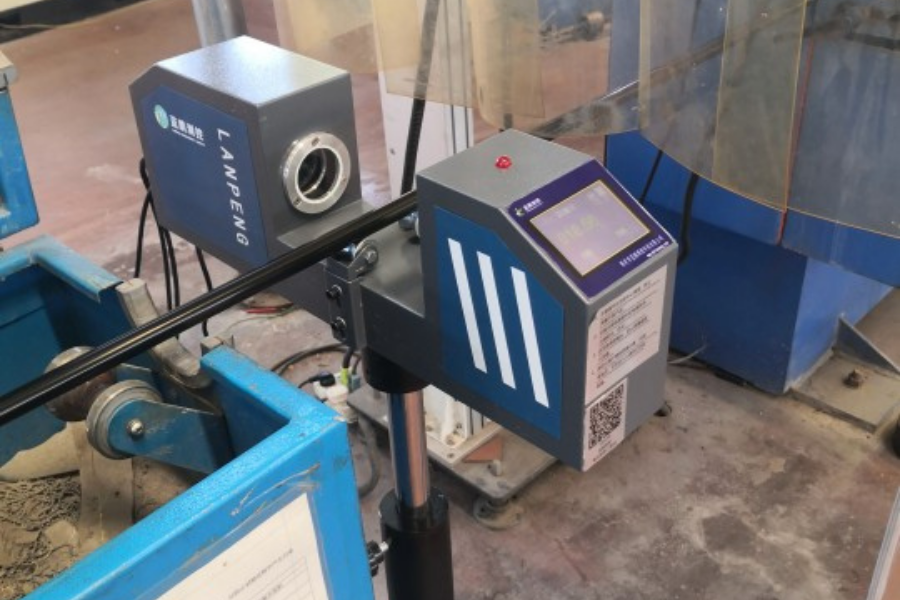

未命名的设计 (3).png

线缆测径仪采用PID调节功能控制线径尺寸,利用在线测量仪器测量产品的外径,计算线径与设定标称值之间的偏差,通过调节器来控制挤塑机螺杆转速或牵引机的转速,使实际的线径尽可能地接近标称值。

采用外径反馈控制以后,消除了外径的慢速漂移变化。产品线径的变化范围从原来的0.05mm以上,减小到±0.01mm以内,大大提高了产品的质量。

值得注意的是牵引机和挤出机只能选择一个进行控制,同时控制反而造成外径尺寸偏差大。

线缆测径仪安装在塑料挤出机生产线上,建议安装在下列位置之一:

1、挤出机和冷却水槽之间。

2、冷却水槽和气动擦洗之间。

3、冷却水槽和气动擦试,火花机之间

安装在冷却水槽前,优点是测量和反馈及时,测出误差及时调整。缺点是显示值是电线、电缆、管材外径的热态值,但可以用标定消除这一误差。注意安装时要去掉导轮架,还要注意左右要留出足够的空间。

安装在冷却水槽和吹干机后,优点是显示结果是成型后的值,缺点是反应速度慢,反馈滞后较大,电线、电缆、管材表面有较厚水膜时会影响测量精度。

线缆测径仪作为小台式设备,各种线缆、电缆、电线、铜线、铝线、电力电缆、通信电缆、网线、数据线、电源线等均可检测,圆形且不要求椭圆度的选单轴测径仪;圆形、扁线均有,圆形且需要测量椭圆度的则选双轴测径仪。线缆电缆生产线不妨一试。
