在线动态直线度测量仪采用通过式设计，钢管从设备中间通过时进行自动测量。沿着钢管周向及行进方向分布的六组光电测头进行连续的钢管检测，并摈除钢管跳动、偏移、旋转等对钢管平直度检测的影响。

直线度测量仪由3台测量仪组成，分前中后三组采集模块，每台仪器由垂直分布的两组光电测头组成，系统对两个方向的计算结果，进行综合运算，从而计算得出钢管整个长度方向上的固定间距的真实平直度结果。

型号：ZG06-SY400；

测量范围：40-400mm；

被测物直径：60-380mm；

直径测量精度：≤±0.05mm；

直线度测量精度：≤±0.3mm/m；

测量频率：2000Hz；

外形参考尺寸（L×W×H）：1950×1300×1750mm；

重量参考：2200KG；

功能简述

1、测量项目

实时直径测量值，椭圆度数值；

实时米直线度误差值，整根直线度数据；

两端及中间直线度数据；

超差值及超差位置；

2、软件功能

产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；管材两端500mm内直线度设置报警，整根钢管直线度设置超差报警；

修正功能：误差过大时，放入标准直棒后校准可恢复精度；

存储功能：每根钢材保留一个完整的测量记录，数据存储时间大于1年；

机器状态监测：实时监测设备状态，异常状态自动报警；

可远程进行软件升级；

设备组成：

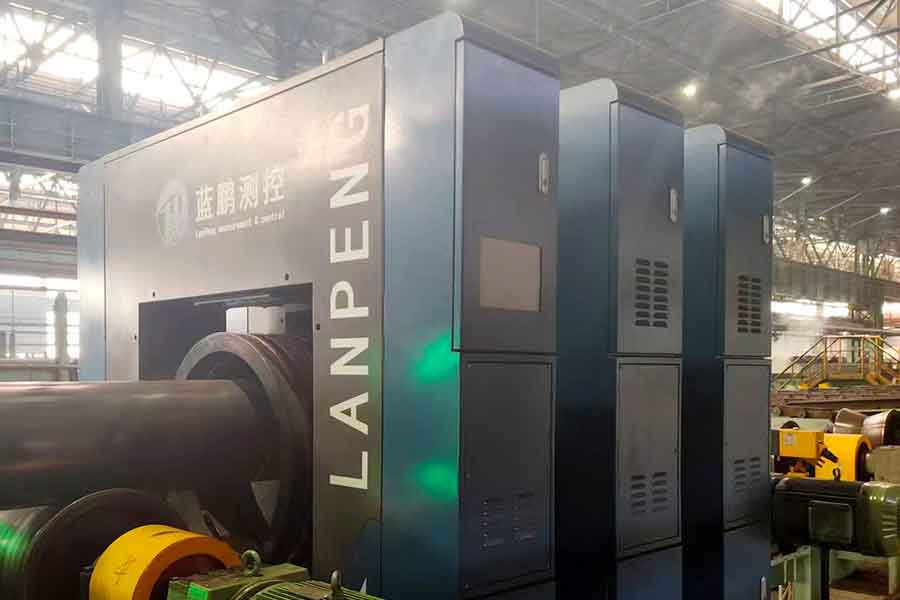

直线度测量仪：横跨于辊道之上，钢管通过式检测；

现场电气柜：安装在设备10m范围内；

高压风机：与设备相连，负责冷却防尘功能；

主控机柜：安装在附近操作室或者现场无尘的地方，设置测量参数，分析测量信息，存储测量数据查看历史数据等。

直线度测量仪可自动检测、超差提示、数据分析、数据存储，帮助工厂实时获知废品信息，方便寻找周期性缺陷优化产线，为工厂带来巨大便利。
