在管材挤出生产线中，管径尺寸的实时精准把控，是决定产品成品率、生产效率与品控水平的核心环节。针对某厂家大口径管材的在线测量与闭环控制需求，我们定制研发了这款双轴测径仪，实现管材外径的高速、高精度非接触式实时检测。

基本原理

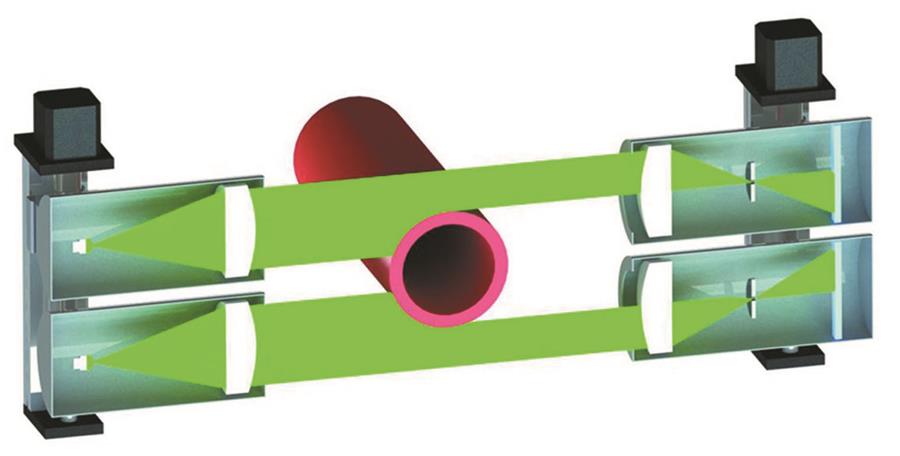

双路测径仪采用双镜头实现非接触式的测量，双镜头光电测头是由两组发射镜头和两组接收镜头组成的利用LED平行光源和CCD成像法进行几何尺寸测量的测头。

两组测头分别测量管材的边缘尺寸，边缘尺寸与测头间距相加即为尺寸直径。

设备参数

测量范围：0-130mm；

测量精度：±0.03mm；

测量频率：500Hz；

重复精度：±0.02mm；

显示频率：3次/秒；

工作方式：连续；

工作电压：~220V±15% 50Hz；

环境温度：-20℃~65℃；

环境湿度：小于85%RH；

主要功能

1、实时、连续、非接触式测量；

2、自动、手动两种方式都可进行电机转速的调节，控制输出-10V~+10V电压；

3、具有超限报警提示功能；

4、具有超出范围保持电压和延时停机功能；

5、具有外接显示功能；

6、具有高度调节功能，调节方式为电动调节。

设备结构

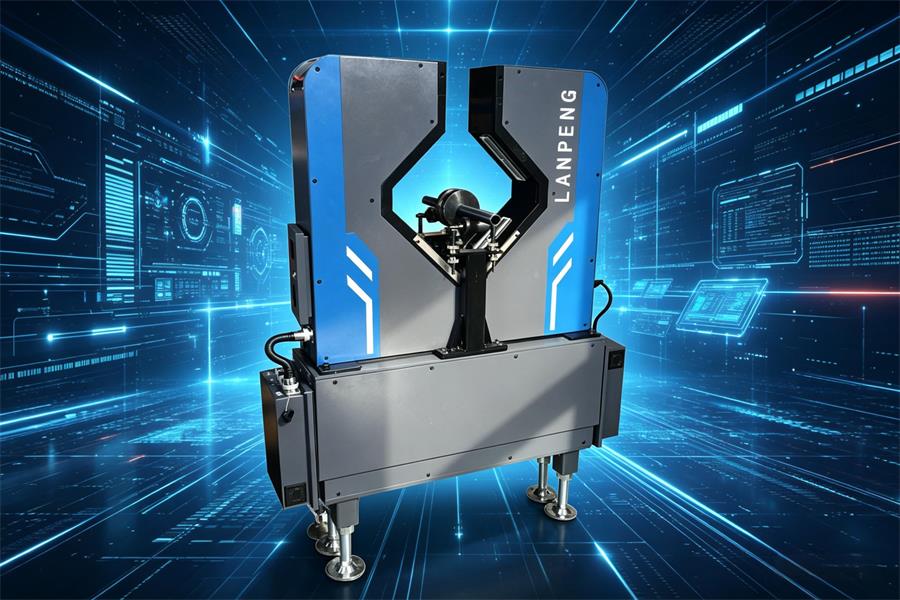

双轴测径仪主要由设备主体、液晶屏、拖轮、调高机构、标准量块、以及电路系统等组成。

安装位置

本仪器可应用于管材生产线，安装时在保证设备安全的前提下尽量靠近出管口，可以在较短的时间内获得测量值，有利于设备电机转速的调节，获得较好的调节效果。

操作说明

本设备采用触摸屏和安装按钮组合设计，手动调节按钮位于仪器一侧。

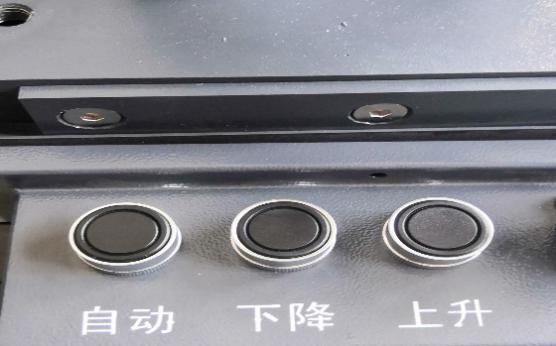

1、手动

按“上升”或“下降”按钮，升降平台上升或下降；

2、自动

双镜头单沿CCD

按“自动”按钮，平台根据CCD的数据自动上升或下降；

界面操作

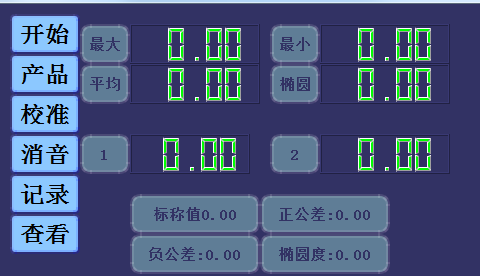

程序主界面如图所示

点击【开始】按钮，设备开始测量。

最大：全部通道的最大测量数据。

最小：全部通道的最小测量数据。

平均：全部通道的平均测量数据。

椭圆：同一时刻，最大通道和最小通道的差值。

1、2是两路测径仪实时测量数据。

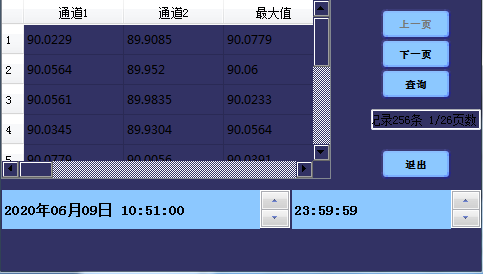

【记录查看】，可查阅测量的历史记录。

通过选择起始时间，对该段时间进行查询。

外接屏

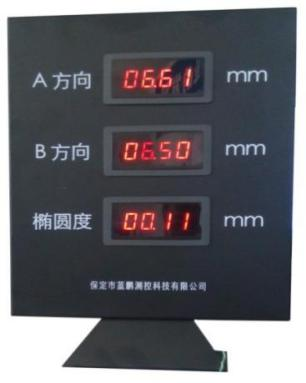

本仪器可以选配一个外接数码管显示屏，可以在远端观察测量数据。

数据输出格式

本仪器自带RS422接口输出测量数据，可连接外接数码管屏或上位机，当连接上位机时，通过配套的软件可以实现测量数据的图形化显示、存储和历史记录查询。

PID调节

本仪器具备PID调节功能，即根据实测值与设定标称值之间的偏差，来控制挤塑机螺杆转速或牵引机的转速，使实测值尽可能地接近标称值。

使用注意事项

本仪器为精密仪器，防止剧烈震动，防止跌落；

保持测头前段镜片部分的清洁，可用软布擦拭，避免划伤；

防止水淋，防止水雾侵蚀；

非专业人员不得拆卸，尤其不得松动测头，否则会造成测量数据失真。

售后服务

本仪器质保期一年，终身提供技术咨询服务。
