【案例分享】双轴测径仪在螺纹钢检测中的应用
在实际生产中,通常截取一定长度试样,然后用游标卡尺测量同一截面两侧横肋中心高度平均值的方法,即测取钢筋最大外径,减去该处内径,所得数值的一半为该处肋高。上述横肋高度测量方法存在如下缺点:1、操作较为困难,需要具备一定专业素质的人员进行测量。
产品详情

在实际生产中,通常截取一定长度试样,然后用游标卡尺测量同一截面两侧横肋中心高度平均值的方法,即测取钢筋最大外径,减去该处内径,所得数值的一半为该处肋高。

上述横肋高度测量方法存在如下缺点:

1、操作较为困难,需要具备一定专业素质的人员进行测量。

2、直条螺纹钢筋为打捆交货,盘螺为集卷交货,包装入库后,横肋高度的检验将无法进行。

为解决上述问题,需要制作一种专业的螺纹钢筋横肋高度检验工具,在具备操作简单的同时,具有检验不同场合下产品尺寸的功能。

当然螺纹钢不仅仅有横肋,还有纵肋,因此纵肋检测同样重要,蓝鹏技术工程师为某螺纹钢生产厂定制了一种双路测径仪,可检测出螺纹钢的基圆、横肋、纵肋等信息。

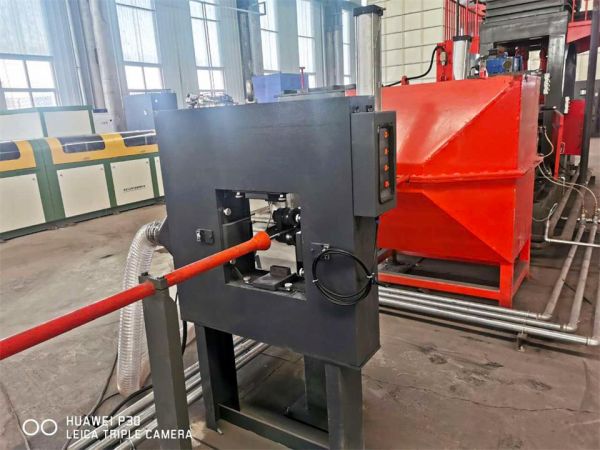

安装位置

双路测径仪主体上带有数码管显示功能,放置于测量现场。PC操作单元放置于无粉尘的环境中,与主设备用信号线连接,信号线可到200m。风机用风管与主设备连接,放置于有洁净空气的位置,以便为设备提供洁净风。


冷却防尘系统的使用

侧面吹扫方式缺点,一是会在镜片表面形成一定的负压,容易造成灰尘积累。二是镜片暴露在外界容易被钢材产生的火花烫伤,或被硬物撞碎。将吹扫方式改成竖直鸭嘴吹扫头,吹扫头与镜片保证密封,且方便拆卸擦拭镜片。风机清洁风从进风口进入,从出风口吹出可防止负压造成的灰尘堆积。同时鸭嘴吹扫头风嘴为加长风嘴,即可防止钢材撞碎镜片,又可防止火花进入烫伤镜片。


技术参数

1、测量范围:φ0~φ30mm;

2、被测物直径:φ0.1~20mm;

3、测量精度:≤土0.02mm;

4、测量频率:2000HzHz;

5、设备液晶屏显示。

6、数据显示:水平方向(X)均值、横肋(Y方向)、纵肋、基圆;

7、配备风机2台;

8、设备外形无开口;

9、支杆及底座:定制支杆和底座,中心高1米。


螺纹钢检测还有八轴测径仪测量法,主要是根据不同的生产需求及检测需求,定制成不同类型的测径仪。
