【案例分享】走进热轧钢管测长现场
外径、宽度、厚度、长度等几何尺寸是工厂常测的尺寸之一,目前各种几何尺寸的检测基本上都使用了在线检测仪器,长度尺寸的测量也有专门的在线测长仪用于尺寸检测。蓝鹏测控成为某热轧钢材研发制造了在线测长仪,下面一起来看一下测长仪的工作。测长仪采用机器
产品详情

外径、宽度、厚度、长度等几何尺寸是工厂常测的尺寸之一,目前各种几何尺寸的检测基本上都使用了在线检测仪器,长度尺寸的测量也有专门的在线测长仪用于尺寸检测。

蓝鹏测控成为某热轧钢材研发制造了在线测长仪,下面一起来看一下测长仪的工作。

测长仪采用机器视觉原理进行检测,工业相机在不停拍照,通过软件系统进行识别计算等多种处理,得到高精度的长度尺寸信息。


LPGL12型钢管测长仪是非接触检测设备,主要用于钢管穿孔机后的钢管长度检测。设备测量的数据客观,实时性好,测量结果保存完整,适用于质量监测、跟踪按质量等级进行产品分拣等。

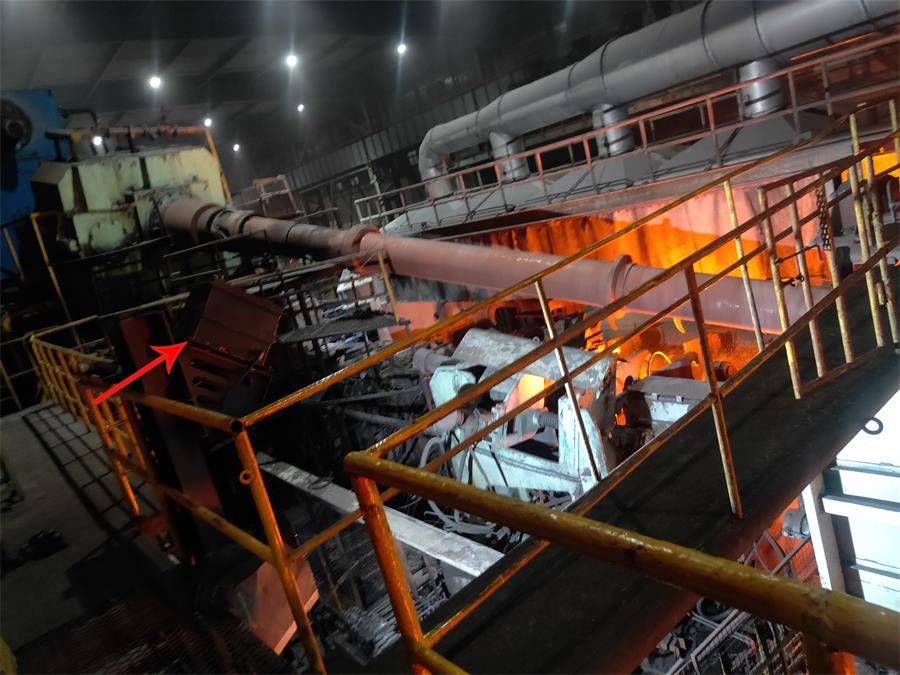

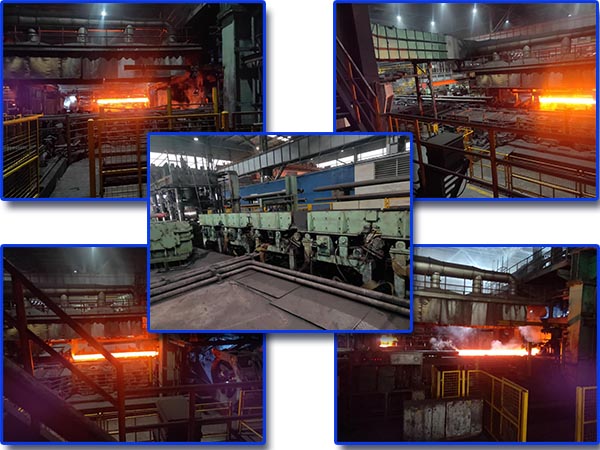

钢管现场图片


直径相机安装

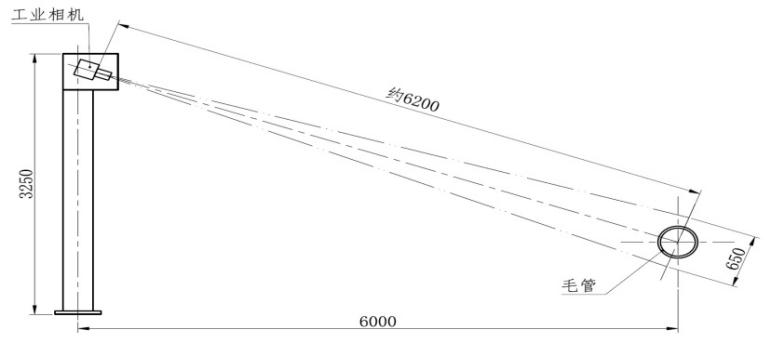

通过现场勘查,测量直径的相机安装在穿孔机出口侧面控制室附近的立柱上(立柱由我公司提供),测量穿孔机出口毛管直径。由于拍摄物距很大而毛管在穿孔过程中抖动范围很小,不需要在增加检测物距的相机。相机及立柱的设计形式见下图。


测长相机安装

测长相机安装在车间的H型钢立柱上,在两个立柱之间加装横梁安装测长相机,横梁由我公司负责提供。

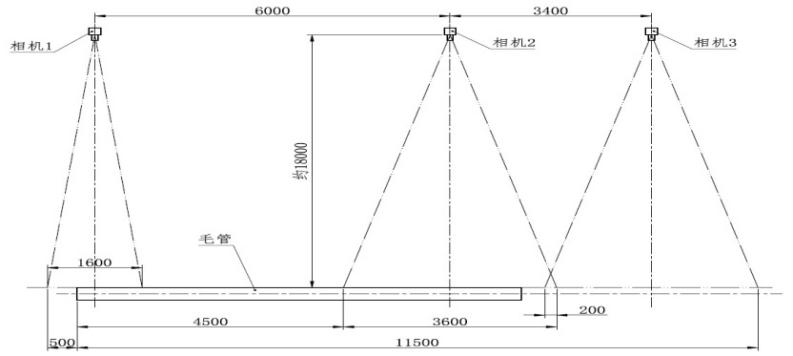

被测毛管长度范围为5000~11000mm,长度差值为6000mm,在测量位置毛管的一端靠近精轧机入口,另一端根据毛管长度不同位置不同。为精确测量毛管的长度,本设备采用3台工业相机相机进行测量。其中一台检测位置比较固定的精轧机入口端面;2台检测位置跨度比较大的另一个端面,每台相机的视野长度为3600mm。

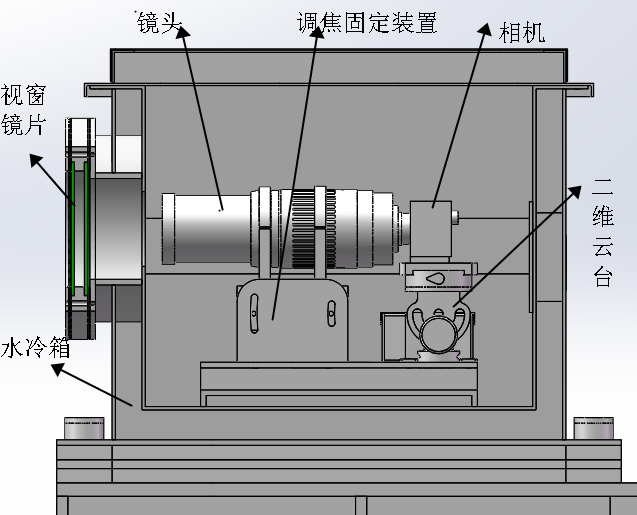

相机的照射角度的调整

考虑到现场温度较高,所以把相机固定在一个水冷箱内,以保证相机能够长时间稳定工作。通过调整二维云台可以调整相机的俯仰角度和水平左右角度。角度调整好以后,把调焦固定装置螺栓锁紧即可。整个相机水冷箱为密闭式。

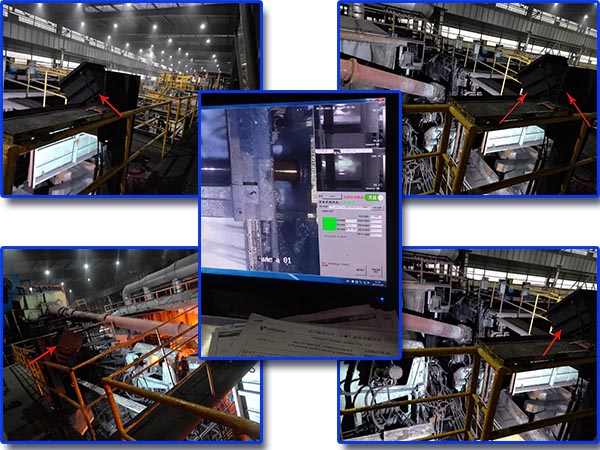

测量现场图片


技术参数

1)直径测量范围:0~600 mm

2)直径测量精度:±0.6mm

3)长度测量范围:4500~11500 mm

4)长度测量精度:±10mm

5)测量频率(相机拍摄频率):14帧/秒

6)允许被测物温度: 0~1300 ℃

7)使用环境温度: -10~50 ℃

8)存储温度:-25~75 ℃

软件系统

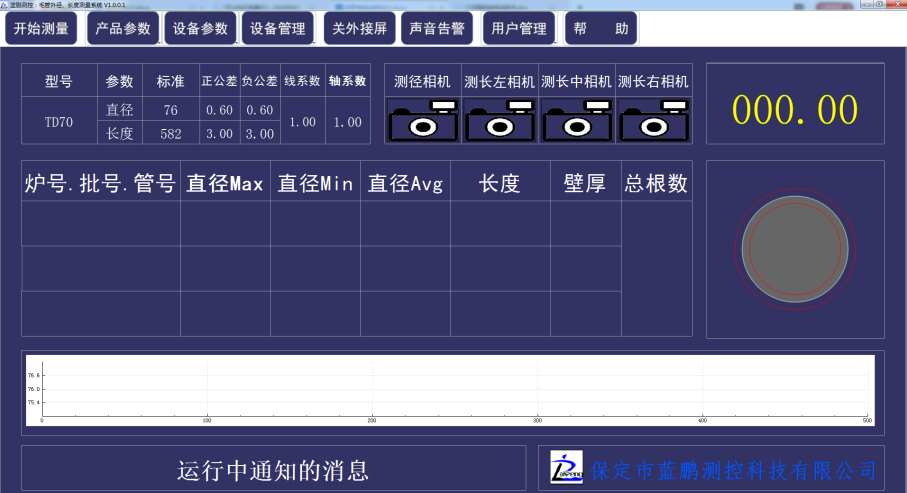

点击工具栏上的开始测量,检测与数据库的连接情况,初始化相机,结果在界面上显示出来。


测量的实时信息在界面,大屏上显示,如果超出公差,则发出报警。

大屏上数据,正常是绿色,正超差是红色,负超差是黄色。

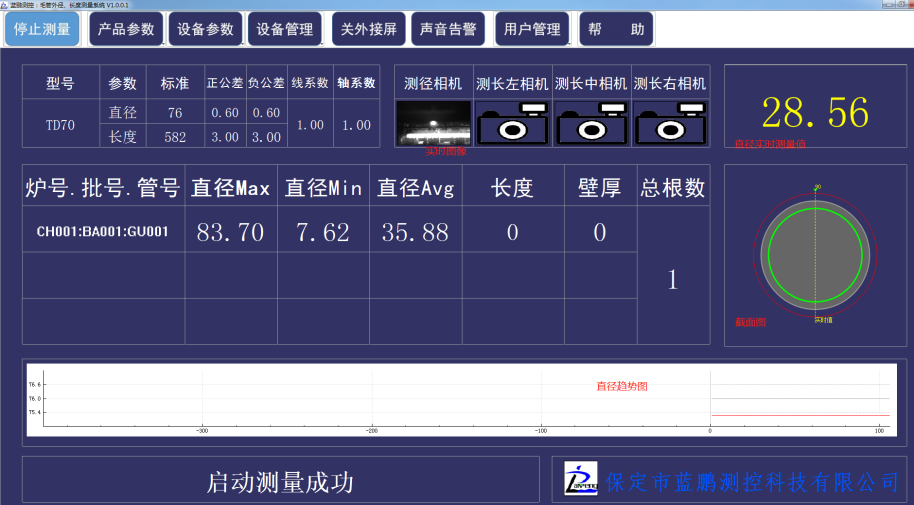

1)测径

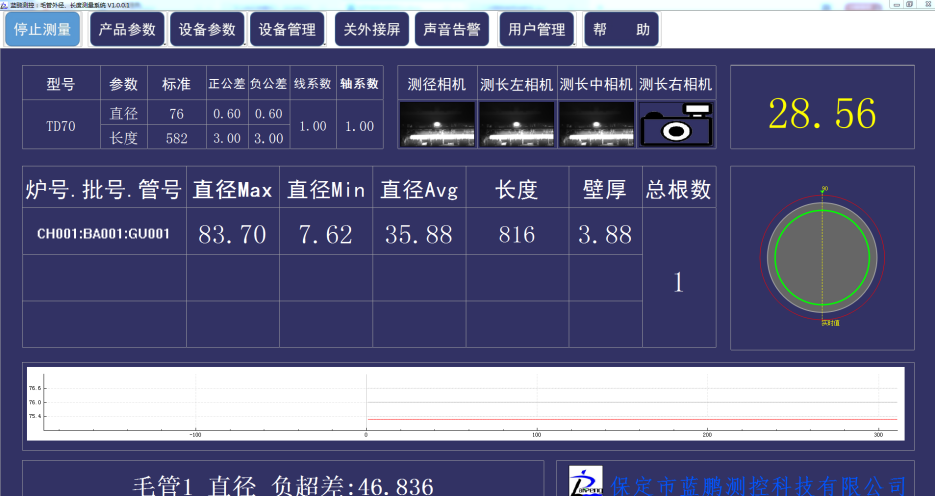

2)测长

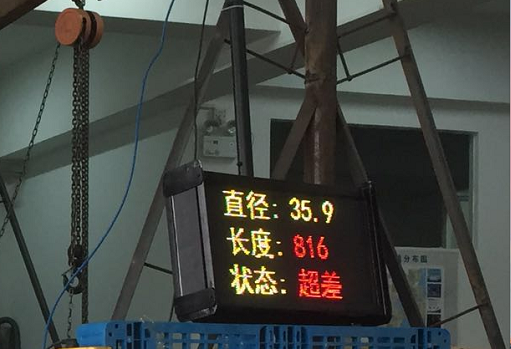

3)大屏

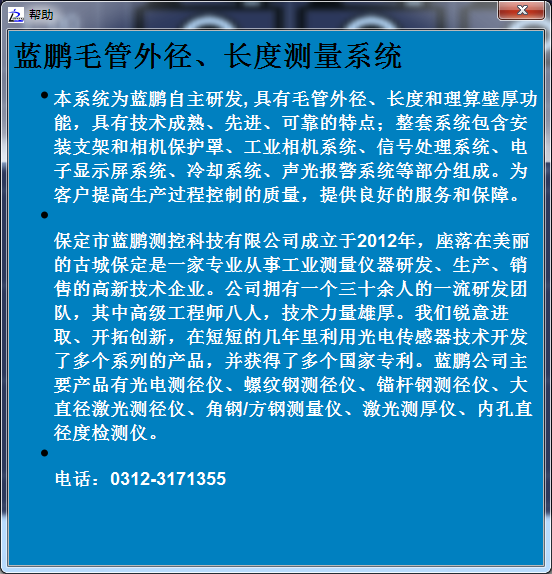

系统帮助


测长仪——在线设备的一种,用于热轧产品的的长度尺寸检测,冷轧检测,则可使用灯光打光进行检测,根据不同长度检测需求,选择不同组数的工业相机,从而实现高精度长度检测。
