【案例分享】热轧高线如何应用测径仪完成高质生产!
踏进高线生产现场,机械的轰鸣嗡嗡作响,扑天的热浪迎面而来,高线在产线飞速穿梭。测径仪安装在精轧机后,快速检测外径及椭圆度品质,任高线速度再快,不合格品依然逃脱不了它的监测。2000Hz的检测速度,配上测控软件的多样性展示,数据显示、汇总、分
产品详情

踏进高线生产现场,

机械的轰鸣嗡嗡作响,

扑天的热浪迎面而来,

高线在产线飞速穿梭。

测径仪安装在精轧机后,

快速检测外径及椭圆度品质,

任高线速度再快,

不合格品依然逃脱不了它的监测。

2000Hz的检测速度,

配上测控软件的多样性展示,

数据显示、汇总、分析、图表绘制与存储。

展示实时的高线生产状态。

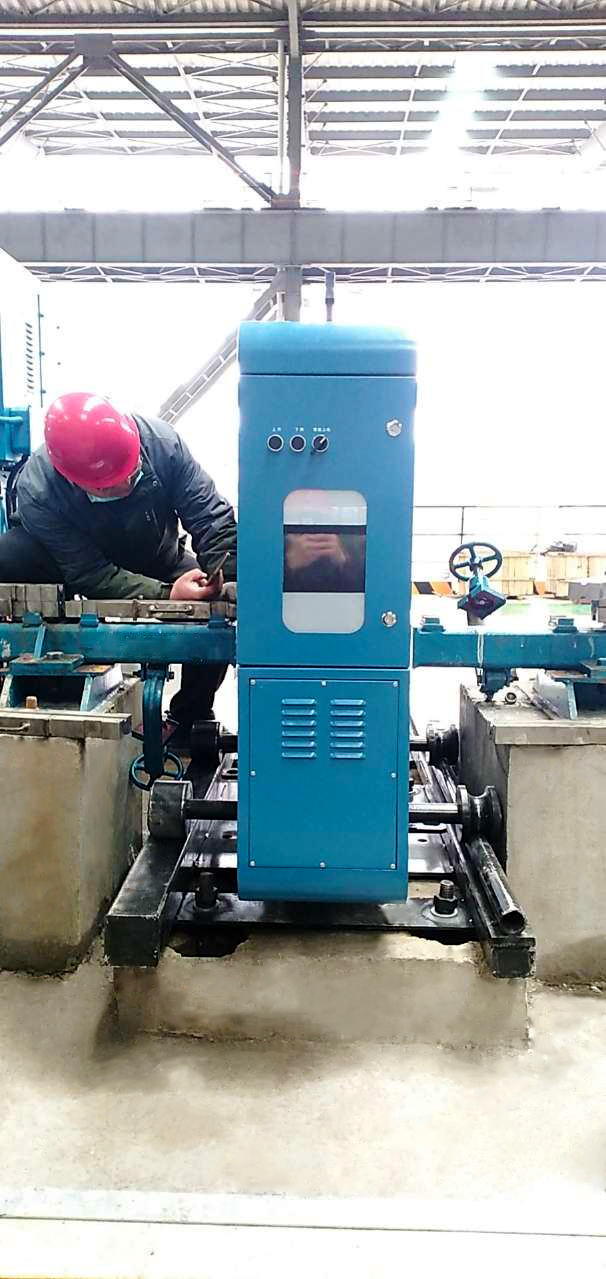

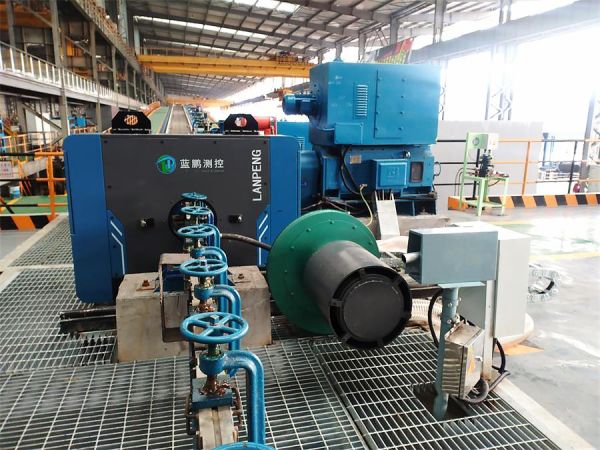

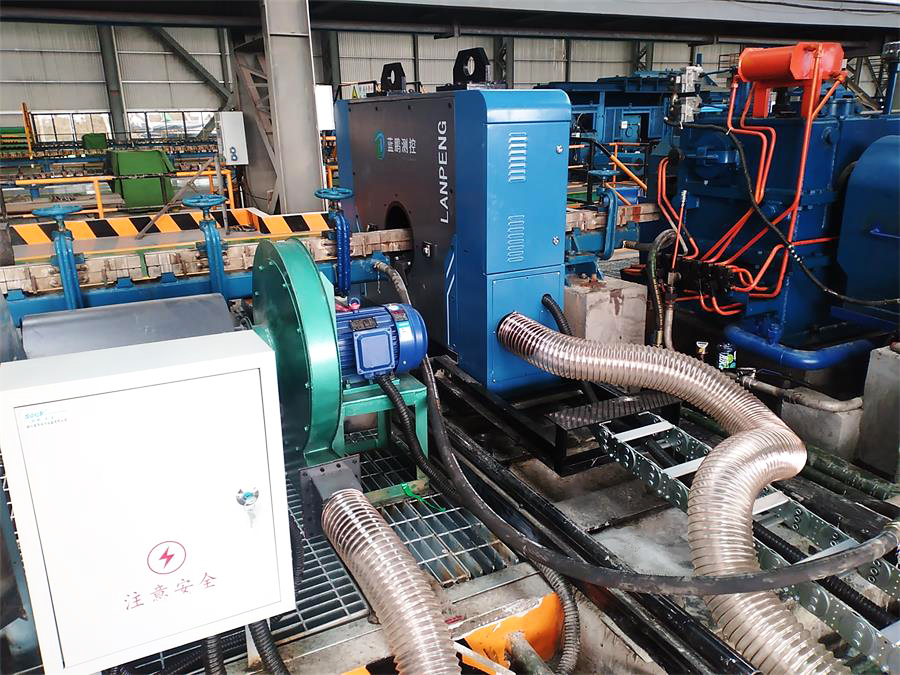

蓝鹏测控为某钢厂设计制造了智能测径仪,它为全新的光、机、电、计算机通信一体化成套设备,安装在高线精轧机后,利用固定八组测头的光电测量系统,对通过的轧材外轮廓尺寸进行在线实时测量。当测量数据超差或设备超温、供风系统无风时,系统自动声光报警。便于现场操作人员及时调整轧机或维护设备。

智能测径仪内置我司自主开发的嵌入式智能模块,在行业内实现了测径仪产品的智能化。智能模块可本地显示测量数据并实施校准操作;可智能监测轧材位置并自动调节中心高;可智能监测机体温度并自动启、停自循环系统;可智能监测镜片洁净度、机体内风压并提示维护。智能测径仪利用轧线导槽间的缝隙进行测量,设备内不设置过钢导槽。


基本参数

测量范围:φ0~φ40mm

被测物直径:φ5.5~φ16mm

允许偏差:测量圆钢≤±0.01mm

测量螺纹钢:≤±0.06mm(螺纹钢基圆、纵肋、横肋)

最小分辨率:0.0026mm

测量频率:单测头2000Hz,共计16000hz(即每秒测量2000个截面)

通讯网络:4G


具备三种形式方式:

主控室液晶显示器:

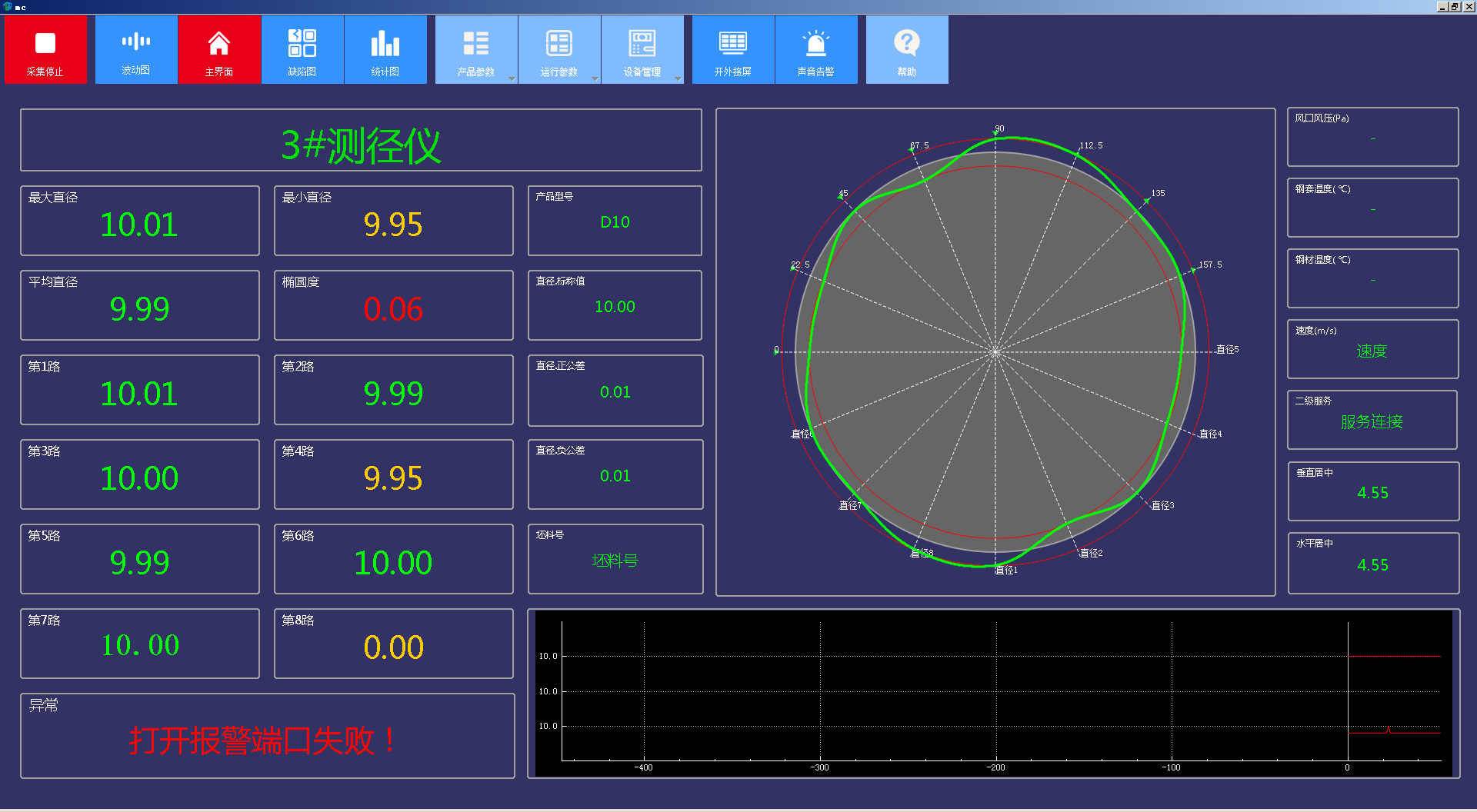

圆钢测量系统主界面显示轧材外轮廓尺寸及截面图、公差带;各路测头的尺寸波动图,缺陷分析曲线;实时显示圆钢的最大直径、最小直径、平均直径、椭圆度以及各路测头的测量值。

螺纹钢测量系统显示螺纹钢基圆、纵肋、横肋等。


嵌入式智能模块:

实时显示各路测头的测量值、设备温度、风压、测量中心高度等。

现场 LED 显示屏:

实时显示圆钢测量的最大/最小直径、椭圆度、设备工作状态;实时显示螺纹钢的基圆直径、纵肋、横肋、设备运行状态。显示频率 1~3 次/秒可设。
