【案例分享】螺纹钢负公差轧制中的测径仪应用
1、负公差轧制意义为了满足生产使用要求,并根据轧制水平,在产品标准冲规定钢材尺寸的波动范围,允许钢材的实际尺寸与公称尺之间有一定的偏差,这个偏差一般称公差,公差分正、负公差,钢材按负公差轧制时,叫负公差轧制,按照国家GB1499-1998标
产品详情

1、负公差轧制意义

为了满足生产使用要求,并根据轧制水平,在产品标准冲规定钢材尺寸的波动范围,允许钢材的实际尺寸与公称尺之间有一定的偏差,这个偏差一般称公差,公差分正、负公差,钢材按负公差轧制时,叫负公差轧制,按照国家GB1499-1998标准要求实施生产,在客户无特殊要求情况下一般按负差轧制交货。这种轧制方式,在按理论重量交货时,客户可获得更多的螺纹钢数量,高负差产品极具市场竞争力。这种产品深受客户青睐,提高了公司产品声誉,增强了市场竞争力和创效能力。

2、背景

某大型钢厂进行负公差这种,为了能及时了解轧制状态,调整轧机,生产出更优质的产品,减少不合格品,为此蓝鹏测控为其研制了可显示实时负公差信息的在线测径仪,通过大屏显示,能让多位置的操作工连续及时的了解产品情况,测控软件又对数据进行了分析汇总存储,对后续通过大量数据进行轧制方案优化带来可能。

3、测量要求

高棒:

圆钢:φ5~φ25mm。

螺纹钢:φ5~φ25mm。

轧制产品的温度:≤1100℃。

连续轧制时间:不限。

轧坯间隔时间:圆钢、螺纹钢:≥3s;圆钢、螺纹钢轧制速度:≤45m/s。

工作制度:连续运转工作制。

4、蓝鹏解决方案

4.1、测径仪概况

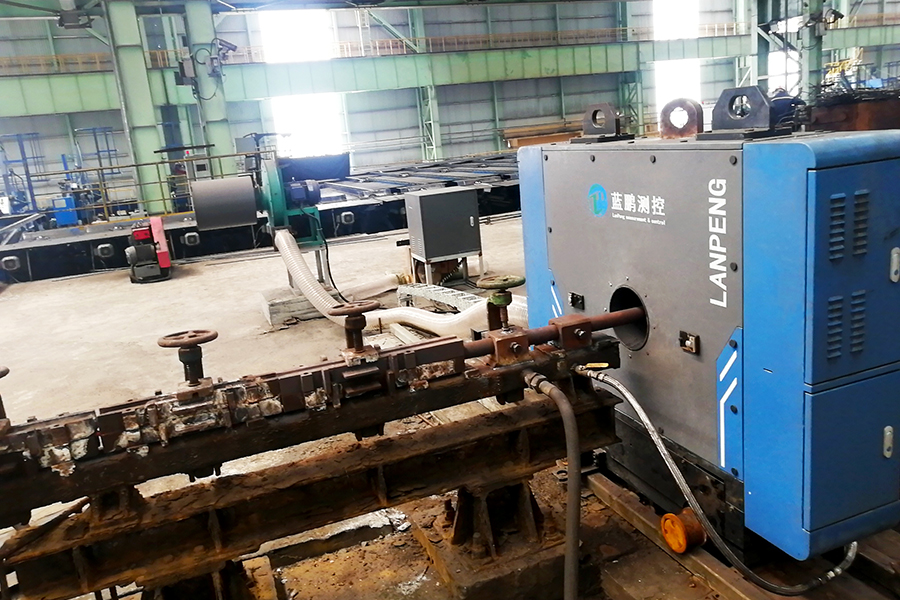

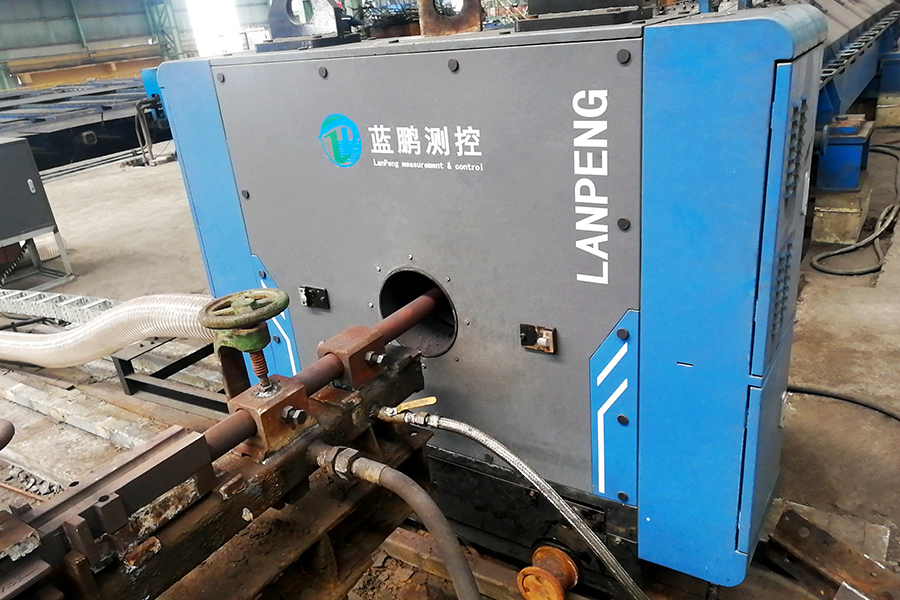

1)设备型号:JG08Z-DG40-A型智能测径仪;

2)测头数量:8组单镜筒测头;

3)测头形式:固定式,LED冷光源;

4)测量系统:蓝鹏测量系统;

5)设备数量:1套;


4.2、测径仪基本参数

1)测量范围(mm):φ0~φ40;

2)测量精度(mm):±0.02(圆钢);±0.04(螺纹钢基圆);

3)每个截面测量直径数:8个;

4)重复性(mm):±0.004;

5)测量频率(Hz):2000(即每秒测量2000个截面);

4.3、设备主要功能

1)圆钢测量:八个坐标方向直径值(最大值与最小值)、不圆度、截面积。

2)螺纹钢测量:基圆直径、横筋、纵筋、负差率值。

3)头尾捕捉:快速捕捉头尾部测量数据;

4)缺陷检测:对常见缺陷(“耳子”“错辊”)进行检测;

4.4、显示功能

1)LCD显示:断截面轮廓的八个坐标方向直径值(最大值与最小值)、不圆度、截面轮廓曲线、缺陷分析、及对应每根轧材的尺寸变化曲线图形;螺纹钢内径、横筋、纵筋、负差率值及其变化趋势等。

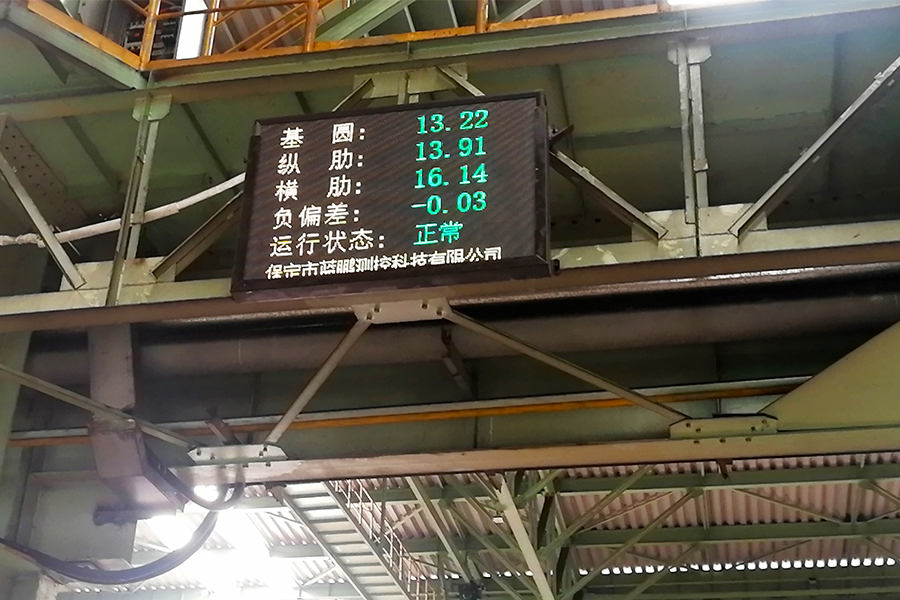

2)大LED屏:安装位置待双方确认。(显示圆钢最大值、最小值、平均值、截面积及不圆度、螺纹钢内径、横筋、纵筋、负差率);显示频率3次/秒。


4.5、软件功能

1)数据存储:数据记录,存储容量1T,存储时间大于2年;数据导出EXCEL、历史数据查询,可查询某一时刻的尺寸;

2)系统设置:可设置故障通道、通信端口、报警控制;

3)系统自检:定时自检,保证系统的稳定性和测量数据的准确性;

4)智能监测:智能检测机体的温度、风压、智能监测镜头的洁净度等;

5)校准功能:自动/手动校准功能。

6)通讯功能:可与客户的二级系统MES、ERP、PDA等系统提供数据对接服务(需提供通讯协议)。

7)内嵌网络(TCP、UDP)、串口(RS422、RS232,RS485)通信模块。支持Modbus通信协议。

4.6、报警功能

1)数据超差、超温报警。

2)测量数据超差自动声光报警。

3)设备超温自动声光报警。

4)供风系统无风自动声光报警。

5、客户利益

在线测径仪提供了关键性的圆钢、螺纹钢实时数据,并能实时显示负公差信息,具备多种功能,精确地记录和分析,以便进一步地优化,保证品质。快速的数据处理和传输,可以实时地监测轧制过程中的几何尺寸信息,其数据分析、存储等功能,大数据方便发现周期性不合格的变化趋势,制定更周密的轧制模式,实现高效高质生产。
